| 产品特性：摆台气缸 | 品牌：Yister | 型号：MSQB-20 |
| 种类：摆动气缸 | 订货号：MSQB-20 | 货号：MSQB-20 |
| 动作方式：双作用 | 缸径：20mm | 标准行程：90mm |
| 气缸数：3 | 最大行程：180mm | 理论作用力：3N |
| 最大负荷：3N | 最大力距：1.1Nm | 接管口径：M5*0.8mm |
| 温度范围：0~60° | 适用压力：1.0Mpa | 重量：1.25kg |
| 接管螺纹：G螺纹 | 速度范围：0.2~1Mpa | 是否跨境货源：否 |
一 型号表示含义：
MSQB-20:MSQB表示是基本型（MSQA表示是：高精度型），20表示是大小代号，后面带A表示是：带角度调整螺钉，带R表示是：带液压缓冲器，若是带磁性开关，磁性开关的个数及磁性开关的型号，由客户自己决定。
二 产品的特点：
1.有刻度盘（精准刻度，轻松调节，方便操作）。
2.角度调整螺钉（可通过2只螺钉松紧调节摆台工作角度）。
3.内置磁环.（磁性开关安装槽，配气缸工作更加灵敏）。
4.精准定位孔.（底部有多个精准定位孔，方便安装）。
5.旋转台型，工作安装方便。
6.滚筒轴承设计，负载比CRQ系列大3-4倍.
7.摆动顺滑准确。
8.中空轴可用于引入电线和气管。
9.标准带调角度装置，调节角度范围0-190°
10.内置磁环，可安装磁性开关。
11.高精度型使用高精度滚轴轴承，故垂直及水平位置精度提高到±0.01mm。
三 标准规格：
1.缸径：20mm
2.使用流体：空气（不给油）
3.动作方式：双作用
4.最gao使用压力：（1.带角度调整螺母：1Mpa 2.带液压缓冲器：0.6Mpa）
7.***使用压力：0.1Mpa（高精度10为0.2Mpa，20~50为0.1Mpa）
8.环境及流体温度：0~60°C（未冻结）
9.缓冲：橡胶缓冲（标准），液压缓冲器（可选）
10.允许功能：（1.带角度调整螺钉：0.007J 2.带液压缓冲器：0.039J）
11.角度调整范围：0~190°
12.摆动角度：190°
13.稳定摆动时间范围：（1.带角度调整螺钉：0.2~0.1s/90° 2.带液压缓冲器：0.2~0.7S/90°）
14.接管口径：M5x0.8

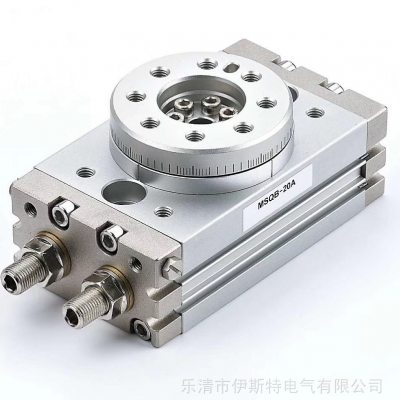

四 图片格式描述：
